如何正确处理ASM贴片机配件X-FCU的故障问题?
来源: | 作者:芯灵实业宣传部 | 发布时间: 2022-12-29 | 58 次浏览 | 分享到:

在SMT工厂,德国ASM贴片机正常生产时,主要导致电气部件出现异常工作的因素有:电网输入电压不稳定、异常关机、环境温湿度、粉尘等因素;再者基于FCU的工作特点-支持供料器与吸嘴盘的频繁热拔插这一特点,这也将增加FCU的故障率。所以车间的温湿度、粉尘都需要实时监测并改进优化,可大大降低设备的故障率。今天跟大家分享几个X-series S系列贴片机的料车和吸嘴交换器的控制核心X-FCU出现异常时的处理方法和维修思路,X-FCU(slot40)的正确的料号是:03096377(老款)、03170613(新款)。

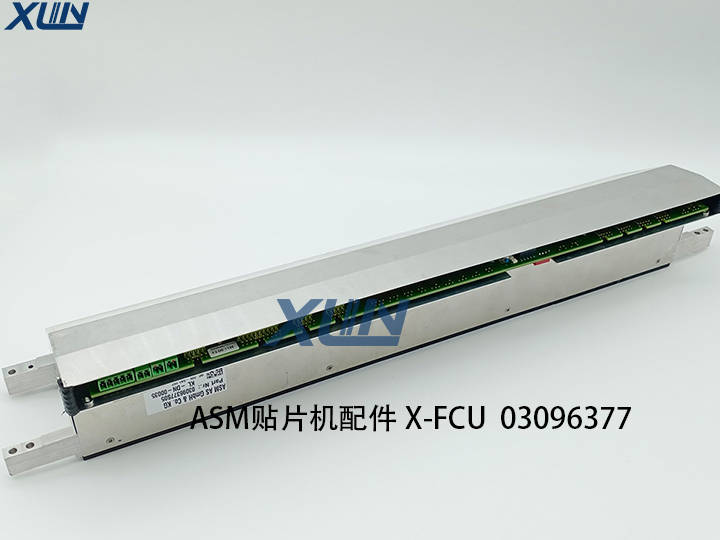

ASM贴片机配件X-FCU 03096377

以下是老款X-FCU的维修实际案例维修思路:

1.X-FCU作为料车与吸嘴分配盘、切刀的控制核心,它主要由以下几个功能部分组成:

1)供料器的控制

2)吸嘴交换器以及废料盒的控制

3)料带切割的控制

2.X-FCU内部控制板卡一共有以下几块板:

控制主板-FBG_FCU-X: 03092560-03

*1)控制连接器端口说明

X7:26-28V电压输入,pin4-+26-28V输入,pin2-GND

X3:canbus通讯信号,pin2,5:LGND/pin3:CAN_L/pin4: CAN_H

X4/13: 料车安全锁

X11:供料器释放装置

X23:吸嘴交换器的气缸电磁阀控制

X21-22:废料盒检测有无传感器

X5-10: 切刀系统

X12-13: 吸嘴交换器通讯端口

X26:24V输入

EDIF控制板-2PCS: 03115477-06-每块板可以控制20个8mm feeder。

功能说明:这两张卡主要负责供料器的供电通讯控制

X-FCU常见的故障主要有以下几个故障:

无法上电

Canbus通讯故障-料台xx子系统未响应,无法检测ISS版本。

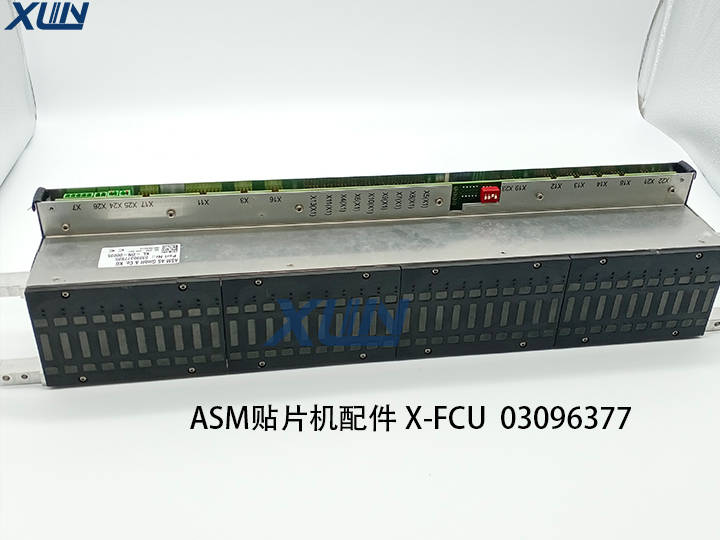

ASM贴片机配件X-FCU 03096377

维修思路:

1)针对供电异常,顺着X7与26电源输入端逐一排查,24V直接接在LM3175转换成12V,LM3175的输出端作为82F4的电源输入端,变换成5V给主控制IC供电;LM3175的输出端作为电源芯片81J9的电源输入,变换成3.3V给逻辑IC进行供电.静态测量法,可通过测量24V,5V,3.3V与GND是否短路,这样可以判断出大部分供电故障。

2)通讯故障,只需要顺着X3的pin3,4找到canbus收发器TLE6250G的接收pin6,7,通过查找IC的datasheet找到can芯片的pin1,4脚找到主控制驱动IC,通过示波器实时测量通讯信号的电压波形,来判断具体的故障点。针对FCU的维修基本上到这里就能解决大部分故障了。

以上所有故障点检测完毕并维修OK后,就是上机器测试了,这是芯灵实业小编对于X系列贴片机X-FCU的维修思路,如果你有不同的见解,欢迎多多交流!芯灵实业是一家专注于提供ASM贴片机全系列一站式解决方案的公司,在贴片机行业深耕15年,提供ASM贴片机销售,租赁,配件供应,设备维修,板卡马达维修,飞达维修,贴片头维修,技术培训的全系列业务!
